CARACTERÍSTICAS Y PRINCIPIO DE FUNCIONAMIENTO

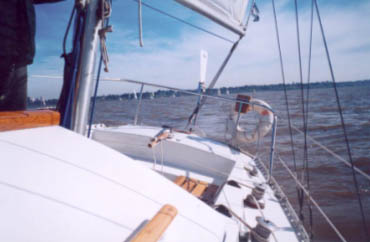

A grandes rasgos el principio de funcionamiento del Pilomat se basa en el aprovechamiento de la fuerza ejercida por el agua (mucho mayor que la del viento) sobre una pala espada sumergida y que pivotea sobre un eje horizontal (ver fotografías). La parte mas importante del principio de funcionamiento de este sistema esta constituida por la pala espada, el fletner, el cuadrante de guardines y la veleta. A todo ello debe agregarse la construcción y el equilibrio que se deben tener en cuenta respetando los distintos brazos de palanca en cada uno de sus componentes.

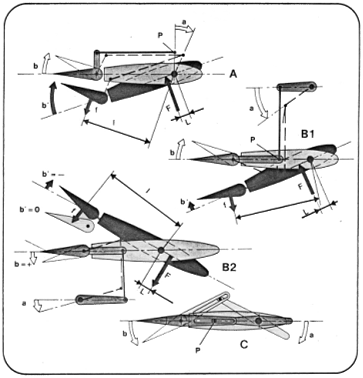

Cuando el barco navega normalmente la veleta (que se encuentra en direc- ción al viento aparente) permanece vertical y tanto la pala espada como el fletner mantienen la dirección indicada en gris claro de la figura A. Si el barco se aparta de su rumbo el viento incide sobre una de las caras de la veleta haciéndola pivotear sobre su eje horizontal, este pivoteo, y mediante un sistema de palancas muy equilibrado hace girar el fletner, (el cual actúa como pequeño timón de la pala espada) produciéndose un giro de la misma sobre su eje vertical. (posición negra de la figura A). En esta posición y gracias a la estropada del barco las líneas de agua que inciden sobre la pala espada producen un pivoteo de la misma en su eje horizontal ( tomando entonces la posición indicada en B).

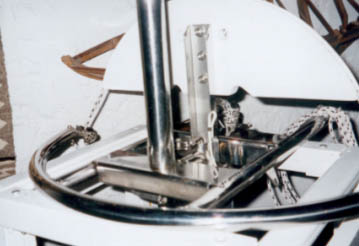

Este pivoteo es transmitido a un cuadrante de guardines (como se puede apreciar en las fotografías) y son los guardines (ó cabitos) los que transmiten la información a la caña de timón, corrigiendo de esta forma el rumbo del barco.

El pilomat esta totalmente realizado en acero inoxidable, con sus soldaduras de argón y sus partes se mueven sobre bujes de bronce.
El conjunto es total o parcialmente desmontable, pudiéndose guardar de esta forma en el interior del barco.
Para el modelo standard (barcos de hasta 35’) su peso es de 14 Kg; aumentando algo para barcos de mayor eslora.
En caso de querer instalarlo por su cuenta entregamos un instructivo descontando el valor de la instalación, o bien lo instalamos nosotros.

Esperando se encuentre entre nosotros, ya que de decidirse e instalarlo se transformará en un promotor del mismo…………. como ya lo han hecho los veleros más “devoradores de millas” de nuestro río.

Estos timones son realizados en nuestro país con gran calidad, la misma que emplean los principales fabricantes del mundo.
Todos los interesados en conocer más detalles acerca del funcionamiento y costos de este gran aliado del navegante, pueden solicitar datos al 4251-3952 o a pilomatargentina@hotmail.com.También puede solicitarse una charla informativa gratuita.
